一、用途與使用范圍
本小型VOC釋放量環境測試艙主要華衡用于適用揮發性有機化合物釋放量量的試樣設備，用于測定揮發性有機化合物釋放量，總揮發性有機化合物（TVOC），苯，甲苯，二甲苯和乙苯總和，二硫化碳和甲醛等有害物質釋放量的測試。

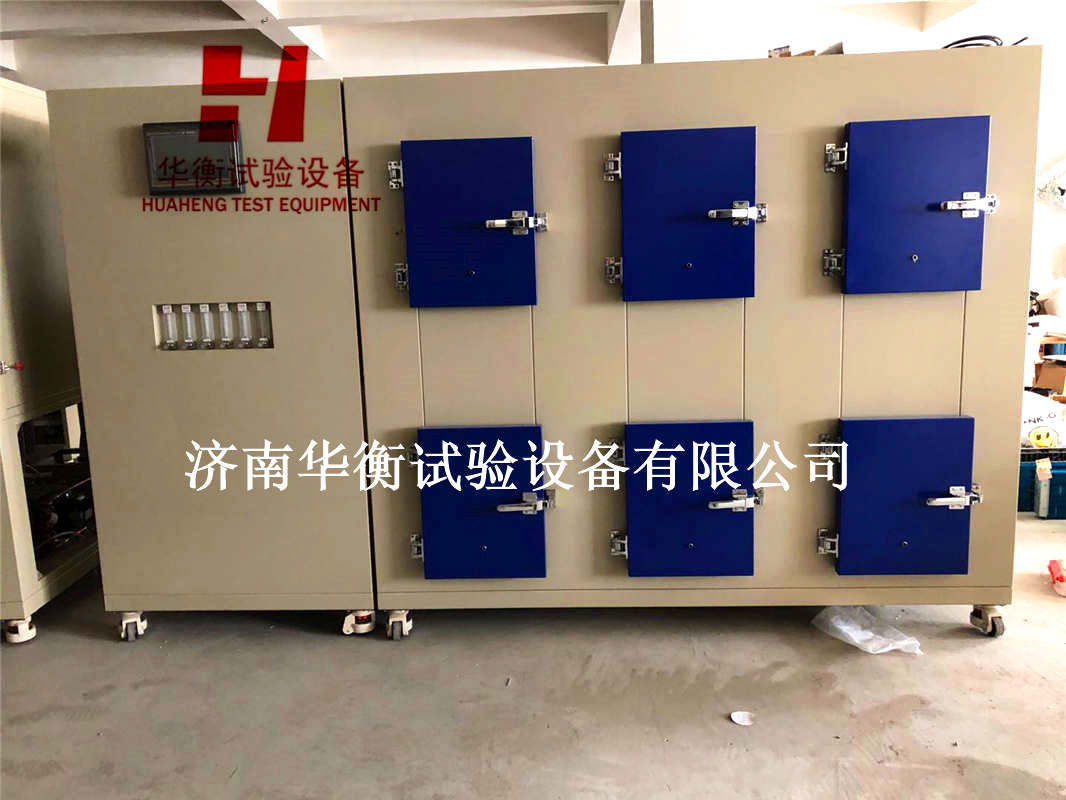

本小型VOC釋放量環境測試艙配備二、四、六個標準環境測試艙，可以同時進行多個試樣的試驗，能夠?yàn)橘|(zhì)檢機構與檢測單位提供較高的工作效率。
原理：將試樣置于指定溫度、濕度和通風條件的環境測試艙中，經過一定的平衡時間之后通過檢測艙內空氣中有害物質濃度確定試樣的有害物質釋放量
二、環境倉設計參考標準：
1、GB/T 37884-2019 涂料中揮發性有機化合物(VOC)釋放量的測定
2、GB36246-2018中小學合成材料面層運動場地
3、GB_T 29592-2013 建筑膠黏劑揮發性有機化合物(VOC)及醛類化合物釋放量的測定
4、GB/ T29899-2013人造板及其制品中揮發性有機化合物釋放量試驗方法 小型釋放艙法
5、 T/310101002-C003-2016學校運動場地塑膠面層有害物質限量
6、合成材料運動場地面層質量控制標準（試行）（深圳市工程建設施工規范）
7、DB37/T 2904-2017《運動場地合成材料面層 原材料使用規范》
8、JG/T 528-2017   《建筑裝飾裝修材料揮發性有機物釋放率測試方法－－測試艙法》
9、GB T 35457-2017 彈性、紡織及層壓鋪地物　揮發性有機化合物(VOC)釋放量的試驗方法
10、SN T3778-2014紡織品揮發性有機化合物釋放量試驗方法小型釋放艙法
11、JG/T481-2015  低揮發性有機化合物(VOC)水性內墻涂覆材料

三、結構原理及性能特點：濟南華衡試驗設備有限公司
1、主要組成部分：高質量保溫箱體、鏡面不銹鋼測試內艙、空氣過濾凈化系統、空氣溫濕度調節系統、測試艙空氣溫濕度監控系統、空氣流量控制裝置、空氣循環裝置、空氣交換裝置、溫度濕度測量裝置，信號控制與處理部分（溫度、濕度等）。
2、主體結構：內膽為鏡面不銹鋼測試艙，外層為保溫箱體，緊湊、清潔、高效、節能，不僅降低了能量消耗而且減少了設備的平衡時間。
3、清潔恒溫恒濕空氣供給系統：高清潔空氣處理及濕度調節一體化的裝置，該系統結構緊湊、高效、節能。
4、設備配備全保護裝置和系統安全運行保護裝置，使設備運行更加可靠安全。
5、換熱器工藝先進：換熱效率高，溫度梯度小。
6、冷熱對抗調溫水箱：溫度控制穩定。
7、進口濕度溫濕度傳感器：傳感器精度較高、性能穩定。
8、優質制冷機：進口冷凍機，運行穩定、使用壽命長。
9、保護裝置：水箱有高低溫報警保護措施與高低水位報警
10、保護措施；壓縮機亦有過熱、過流、超壓保護措施，整機運行安全可靠。
11、不銹鋼內箱體：恒溫箱體內腔采用鏡面不銹鋼，表面光滑不結露，不吸附，保證檢測精度；
12、恒溫箱體采用硬制發泡材料,箱門采用硅橡膠密封條，有良好保溫性能和密封性能。箱內裝有強制空氣循環裝置（形成循環空氣流），以確保箱內溫濕度均衡一致。
13、設備采用國際上較為先進的夾套式結構，緊湊、清潔、高效、節能
四、技術指標：
1、內艙：容積為60L，
2、艙體數量：400×500×300mm×（6、4、2）個，內壁圓角處理，無風循環死角。
3、工作溫度：20～65℃，
5、工作濕度：4～60 % RH，
6、濕度控制：干、濕氣比例雙向快速調節法
7、空氣交換率可調范圍：0.1~2 次/小時，
8、中心風速可調范圍：0.1～0.3 m/s，風速任意可調，
9、艙體本底濃度:
              甲醛≤0.006mg/m3
              單體VOC≤0.002mg/m3，
              TVOC≤0.02mg/m3；
10、供氣凈化系統：采用多級凈化（包括高溫催化氧化VOC凈化組件，低溫冷卻VOC凈化組件、冷干機除水除油凈化組件、粉塵顆粒過濾器凈化系統、甲醛過濾器、高效層疊式活性炭吸附過濾系統等多重凈化方式）。
11、艙門：每艙艙門獨立控制，門縫間隙寬度可調節，調節行程不小于 ±5mm，選用密封良好的明裝式杠桿迫緊鎖。
12、工作室數量：6個、4個、2個，
13、采樣口數量：每艙2個，配采樣轉接頭。噪音：不大于65分貝（距離設備1米位置）
14、該環境測試艙還應符合GB/T 37884-2019 、GB 36246-2018及JG/T 481-2015標準中對測試艙的其它要求。
15、艙漏風量小于空氣供應量的5%;
16、艙內應滿足正壓10Pa±5Pa；
17、甲苯和醇酯十二（2,2,4-三甲基-1,3-戊二醇及其異構體）的回收率不小于80%。

60升VOC釋放量環境測試艙，60升VOC釋放量小型釋放艙，60LVOC釋放量小氣候箱。
